PROGRAMAÇÃO X

Copyright (c) 2000 by Marcelo Samsoniuk

Todos os programas exemplo deste artigo podem ser redistribuídos e modificados de acordo com a GNU Public Licence. Este artigo originalmente foi produzido em duas partes, a primeira abordando a programação X baseada diretamente na X library, a segunda baseado no toolkit XSTEP, no final do artigo existem links para materiais mais especificos sobre o toolkit XSTEP.

INTRODUÇÃO

O X Window System (ou simplesmente X) é um avançado ambiente gráfico de janelas, desenvolvido a mais de 15 anos no Instituto de Tecnologia de Massachusetts e mais tarde adotado como padrão na grande maioria de variações do UNIX, chegando ao alcance de milhões de usuários em todo o mundo. Embora o X tenha um projeto relativamente antigo, trata-se de um projeto incrivelmente avançado e flexível, de modo que, nestes 15 anos, não se contentou em simplemente acompanhar a evolução natural das interfaces gráficas, mas foi além, introduzindo avançadas extensões ao seu projeto e se mantendo todos estes anos à frente dos outros ambientes gráficos do mercado.

Um dos aspectos mais interessantes do X é o fato de ser um servidor gráfico baseado em rede, de modo que é possível visualizar imagens em um servidor X à partir de aplicações rodando em computadores remotos, de forma totalmente transparente, como se as aplicações estivessem sendo executadas localmente. Certamente já existe tecnologia similiar em outros ambientes gráficos e isto deve ser tornar realmente usual nos próximos anos, porém é interessante observar que o X introduziu o conceito de processamento gráfico distribuído em rede a nada menos que 15 anos, o que nos dá uma boa dimensão de quanto o X está a frente dos outros ambientes gráficos.

FUNDAMENTOS DE FUNCIONAMENTO

A imagem abaixo ilustra uma aplicação usual do X em uma rede, de modo que terminais X, basicamente estações UNIX sem disco, são utilizadas para visualizar aplicações que são executadas em uma estação UNIX e um supercomputador UNIX:

A estação UNIX faz o processamento de aplicações mais leves, como o Netscape e GIMP, além de disponibilizar dois monitores para algum usuário e uma conexão Internet. O supercomputador, por outro lado, é reservado o processamento de aplicações mais pesadas, como a geração de imagens de alta resolução com traçamento de raios pelo BRLCAD. No caso do supercomputador, ele sequer possui dispositivo de visualização de imagens e toda a interação gráfica está realmente restrita a terminais X na rede.

A maioria dos recursos da rede, inclusive as imagens de boot dos terminais X, podem ser centralizados na estação UNIX principal, facilitando muito a administração e permitindo grande flexibilidade para os usuários. Como todos os recursos estão centralizados e os terminais X simplesmente são utilizados para visualização, um usuário pode utilizar qualquer terminal X na rede, ou até de outras redes externas, para ter acesso a suas aplicações e aos seus dados, pois na prática as aplicações são sempre executadas na estação UNIX, de modo que os terminais X limitam-se somente à exibição das imagens. Imagine-se em uma viagem de negócios, para outro extremo do mundo e, por algum motivo, precisa ter acesso a e-mails arquivados no seu Netscape ou exibir uma simulação numéricamente intensiva. Para resolver o problema basta ter acesso a um terminal X ou estação UNIX com X, então um simples telnet para sua estação UNIX ou para o supercomputador UNIX da sua rede permite visualizar as aplicações remotas a milhares de quilômetros de distância (se isto não lhe causa surpresa, imagine-se então fazendo o mesmo a 15 anos com um PC ou Macintosh :)

Para tudo isto funcionar, o X foi projetado desde o princípio sob um modelo cliente-servidor.

O SERVIDOR X

O servidor X é a parte mais importante do conjunto e é responsável pela interação com o usuário, seja gerando imagens a partir de diretivas gráficas recebidas pela rede, seja atendendo a requisições do teclado ou mouse. No nosso exemplo, cada terminal X é um servidor X e atende requisições geradas pela rede, através da porta 6000 com protocolo de transporte TCP. Estas requisições, codificadas no protocolo X, são recebidas e decodificadas pelo servidor X e se transformam em imagens no display do terminal X. Uma estação UNIX mais completa também pode disponibilizar um servidor X, tal como um terminal X, mas neste caso ele pode atender tanto requisições da rede quanto requisições locais via loopback de rede, visto que nada impede-nos de executar as aplicações e um servidor X e na mesma máquina (neste caso é possivel acelerar as conexões locais através de comunicação interprocesso, como sockets e memória partilhada, que são os métodos mais comuns).

Um servidor X pode atender simultâneamente multiplas conexões de aplicações remotas, inclusive rodando em computadores diferentes, de modo que cada aplicação pode manipular gráficos dentro de contextos independentes que, sem nenhuma surpresa, chamamos de janelas. Cada janela no X possui um contexto gráfico independente, de modo que uma aplicação pode desenhar gráficos dentro de uma janela sem causar interferência nas outras janelas. Uma janela pode conter outras janelas, e estas conter outras, ao infinito (ou até acabar a memória do servidor X), formando uma hierarquia: as janelas das aplicações estão contidas dentro da janela raiz (que compreende todo o espaço da tela) e cada janela possui sub-janelas dentro, onde cada sub-janela é um objeto independente, como botões, caixas de texto, barras de deslizamento e etc, de modo que cada objeto pode ter um contexto gráfico totalmente independente do outro. De fato, muitas aplicações modernas levam este conceito ao extremo e chegam a se ramificar em várias threads, cada uma cuidando de um contexto gráfico diferente. O melhor exemplo disso é o x11amp, onde multiplos processos trabalham de forma independente para desenhar segmentos diferentes de uma única janela. O Communicator e o StarOffice também são exemplos de aplicações que se ramificam para atender multiplas janelas de forma independente, neste caso cada uma representa uma sub-aplicação diferente.

Além do suporte a janelas, o servidor X disponibiliza diversos recursos de desenho e interação com o usuário, além de extensões destinadas a produzir gráficos ainda mais avançados, como o GLX e PEX, para gráficos 3D, XIE para imagens 2D e outras extensões, que, a partir de compactas diretivas gráficas, podem gerar imagens mais complexas, com alto desempenho.

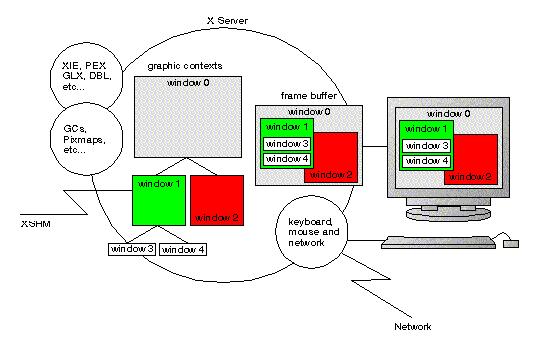

Na figura abaixo temos uma idéia do que se passa nas entranhas de um servidor X:

Ele costuma passar a maior parte do tempo aguardando eventos gerados pelo teclado, mouse ou rede, sendo este último para receber novas diretivas. As diretivas gráficas manipulam contextos gráficos separados, de formas diversas, para gerar imagens e todos os contextos gráficos são organizados de forma hierarquica, para refletir as disposções das janelas no momento de agrupar os vários contextos no frame-buffer da máquina, permitindo ao usuário visualizar as imagens na forma de janelas sobrepostas.

Uma característica interessante do servidor X é que ele costuma ser independente de dispositivo de exibição, ou seja, os displays podem ter alturas, larguras e profundidades de cor variadas um dos outros, sem que isto se torne um obstáculo para as aplicações, de modo que uma aplicação deve rodar tanto em um pequeno notebook 386 com um display de 640x480 pixels a 16 cores quanto em uma poderosa estação SGI com um display de 1280x1024 pixels, 32 bits de cor e aceleração 3D por hardware (obviamente uma aplicação 3D irá rodar melhor na última máquina, mas para um emulador de terminal será completamente indiferente).

Apesar de toda sua tecnologia e complexidade, o servidor X espera receber diretivas gráficas de alguém, de modo que se faz necessário um cliente X que envie estas diretivas.

O CLIENTE X

O cliente X é a aplicação responsável por gerar as diretivas gráficas para um servidor X. Como o servidor X está limitado a processar somente diretivas gráficas, não pode efetuar processamento não gráfico, como por exemplo manipular arquivos, descomprimir dados e calcular vetores 2D e 3D.

Existe um cliente X muito especial, o gerenciador de janelas, cuja função é procurar janelas dentro da janela raiz e decorar estas janelas, normalmente mapeando estas janelas dentro de outra janela que contenha uma decoração, com botões para mover, redimensionar, fechar, maximinar, etc. Como o genenciador de janelas é apenas mais um cliente X, ele pode ser facilmente substituído por outro.

Para simplificar, o cliente X pode ser dividido em três partes:

A imagem abaixo mostra como funcionam os clientes X conectados ao servidor X:

O gerenciador de janelas e a aplicação vermelha podem estar rodando em computadores remotos e demonstram serem aplicações X bem usuais, onde o acesso é feito pela biblioteca X e a aplicação utiliza um toolkit para grande parte do trabalho, embora também faça algumas solicitações diretamente à biblioteca X (não existem muitos problemas quanto a isto e, de fato, é algo bem comum). A aplicação verde nos parece bem mais complicada, pelo fato de utilizar algumas sub-janelas, contudo, podem ser sub-janelas gerenciadas pelo tookit, o que também é algo bem normal. O que chama a atenção mesmo é o fato desta aplicação rodar em duas threads separadas, que se comunicam através de IPC e, uma das threads, está conectada ao servidor X através de uma extensão XSHM, que é um tipo de IPC também (vale lembrar que IPC é um um grupo de comunicação interprocesso que só funciona no mesmo computador, portanto o servidor X e o este cliente X só podem estar na mesma máquina). O exemplo ilustra como o X pode ser flexível.

Normalmente uma aplicação X trabalha com um sistema de call-backs, solicitando ao toolkit que sejam criados diversas widgets (e cada widget cria um contexto gráfico no servidor X). No final o toolkit assume o processamento, aguardando eventos gerados pelo servidor X, de modo que estes eventos sejam processados pelo toolkit e, em alguns casos, sejam feitas call-backs para funções da aplicação desempenharem tarefas úteis, como salvar um arquivo no disco.

Bom, vamos deixar este papo careta e colocar de uma vez por todas a mão na massa. Todos os códigos exemplos e modificações que vamos apresentar ao longo do artigo estão disponíveis separadamente no Apêndice A deste artigo, bem como Makefiles para facilitar a compilação de todos os exemplos.

HELLO WORLD - PARTE 1: O PRINCÍPIO

O grande desafio do programador X iniciante é justamente saber por onde começar. Normalmente o objetivo inicial é algo simples, como abrir uma janela com as inscrições hello world dentro, mas é importante avisar que nada no X pode ser considerado simples, pois estamos em um ambiente gráfico cliente-servidor e o servidor X pode muito bem estar do outro lado do mundo:

Parece complicado, mas funciona. No início do programa definimos uma série de variáveis que irão fazer o papel de descritores para objetos que estão no servidor X remoto, então começamos o programa abrindo uma conexão com um servidor X remoto:

No nosso exemplo, definimos o nome do servidor X como sendo localhost:0.0, que indica que desejamos abrir o display 0 screen 0 da máquina localhost. Se, por algum motivo, for necessário se conectar a um servidor X remoto, basta substituir pelo nome da máquina, por exemplo, www.jpl.nasa.gov:0.0. Os outros números indicam, respectivamente, o número do display e o número do screen. Um display é um servidor X que possui um frame-buffer, teclado e mouse somente para ele, de modo que podemos rodar um display de cada vez em uma mesma máquina (a menos que a referida máquina tenha dois frame-bufers, dois teclados e dois mouses, funcionando de forma independente). O screen, por outro lado, indica o frame-buffer que está sendo utilizado, de modo que é possivel colocar vários frame-buffers no mesmo display, todos eles partilhando o mesmo teclado e mouse (neste caso temos somente um teclado e mouse, mas podemos ter mais de um monitor de vídeo, de modo as telas trabalham de forma cooperativa).

Uma opção para o nome do servidor X remoto é utilizar a variável de ambiente DISPLAY, eliminando a necessidade de se definir a constante DISPLAY e resultando em um código um pouco diferente:

Conectado a um servidor X e possuindo um descritor para um display, podemos pegar um descritor para um screen qualquer. Como não temos certeza de que realmente existe mais de um screen, uma boa ideia pode ser simplesmente pegar o screen default, de modo que nossas janelas serão criadas no screen que estiver em uso no momento:

Aproveitamos e já definimos alguns valores que serão utilizados mais tarde, como algumas cores e as fontes que serão utilizados no aplicativo:

É importante ter cuidado no momento de definir uma fonte! utilize o utilitário xfontsel para se certificar que a fonte desejada realmente está disponível no servidor X remoto. No exemplo utilizamos uma Helvetica 24, que é uma fonte bem comum, mas com o xfontsel podemos selecionar uma fonte qualquer e então copiar a definição dela para nosso programa. Por exemplo, para utilizar uma fonte Garamond 72, do pacote freefonts, poderiamos utilizar -*-garamond-*-*-*-*-*-720-*-*-*-*-*-*, ao invés de *helvetica*24*. Se uma fonte não pode ser resolvida pelo servidor X remoto, o nosso programa indicará a falha e sairá sem conseqüências desagradáveis.

Tendo o terreno preparado, podemos então criar descritores para janelas e contextos gráficos:

Observe que são somente criados descritores para estes objetos, de modo que nada é realmente visualizado ainda na tela. No caso do descritor para a janela, passamos como parametros o descritor da conexão com o servidor X, um descritor de janela raiz (indicando em que display e screen a janela será criada), a posição (16,16), o tamanho (640x480), a espessura da borda, a cor da borda e, finalmente, a cor da janela. Estas informações descrevem fisicamente o aspecto que nossa janela terá quando ela for mapeada na tela. No caso do descritor para o contexto gráfico, indicamos o descritor de conexão com o servidor X, a janela onde este contexto gráfico será utilizado e alguns parâmetros extras, que no nosso caso estão zerados, indicando que iremos utilizar os parâmetros default.

Para a janela, efetivamente, aparecer em nossa tela, precisamos mapear ela:

Como o X utiliza grandes buffers de transferência para acelerar o processamento, necessitamos efetuar um flush dos seus buffers e garantir que a diretiva de mapeamento seja imediatamente interpretada, do contrário nossa aplicação chegará ao fim e simplesmente não veremos a janela na tela! após o flush dos buffers, nós inserimos um delay de 1 segundo, para o servidor X ter tempo suficiente para exibir a janela antes de desenharmos algo dentro dela (veremos adiante que estas medidas podem ser facilmente contornadas por caminhos bem mais eficientes). Para desenharmos a frase hello world, precisamos definir alguns parâmetros no contexto gráfico:

Isto indica ao servidor X que desejamos escrever utilizando determinada fonte e todas as operações gráficas terão a cor preta. Feito isto, podemos então escrever no centro da janela:

Grande parte das funções de desenho funciona desta forma, indicando sempre o descritor da conexão com o display, a janela e o contexto gráfico. No caso do desenho do texto, fazemos um pequeno cálculo para centralizar a frase, passamos a frase e o tamanho dela. Então fazemos novamente um flush nos buffers, para que a mensagem seja efetivamente impressa. Terminamos então o programa com um loop infinito, para que a conexão com o servidor X não seja fechada (se a conexão for fechada, a janela e todos os objetos hierarquicamente abaixo dela são imediatamente destruídos). O loop que utilizamos tem um delay para evitar que o próprio loop consuma desnecessáriamente processamento da nossa máquina (o que aconteceria se simplesmente utilizassemos um 'while(1);' ).

Para compilar nossa primeira aplicação X, podemos simplesmente utilizar:

Rodando o programa veremos, efetivamente, o que suspeitávamos: se abre uma janela branca com 640x480 pixels e um segundo depois aparece a frase hello world no centro dela. Parece bom, porém se tentarmos mover a janela, redimensionar ou minimizar e maximar novamente, seu conteúdo desaparece. Isto acontece porque as funções de desenho que utilizamos estão manipulando diretamente o frame-buffer, ou seja, se a janela é apagada momentâneamente por algum motivo, seu conteúdo desaparece. É possível contornar isto muito facilmente, desenhando nossos gráficos dentro de um bitmap armazenado na memória do servidor X e definir que este bitmap é o background da janela, então se o conteúdo da janela for apagado por algum motivo, o servidor X instantâneamente remapeia o bitmap no background da janela, sem que precisemos ter algum trabalho. É uma solução, mas é uma solução cara para o servidor X: quatro janelas de 1152x864 pixels a 16 bits de cor irão consumir nada menos do que 8MB de memória do servidor X e sequer podemos ter certeza de que ele pode realmente dispor de toda esta memória! é uma abordagem possível, mas definitivamente não é nada elegante.

Certamente redesenhar a frase tem um custo muito menor, então podemos modificar o código para redesenhar continuamente a tela:

As modifições são simples: como redesenhamos sempre a tela, não precisamos mais nos preocupar com os buffers nem com delays (podemos simplesmente fazer um flush depois de imprimir a frase), então simplesmente chamamos a função de desenho continuamente. O delay no loop impede que o programa monopolize totalmente o tempo da CPU e garante que a máquina funcione suavemente e sem trancos.

Podemos experimentar isto através de uma pequena modificação, de modo que a frase seja continuamente redesenhada em posições diferentes. Antes de desenhar em uma nova posição, é feito o flush dos buffers, colocado um delay e então a frase é desenhada em branco, o que simplesmente apaga ela e permite redesenhar em uma nova posição:

Não esqueça de declarar a nova variável i no topo da função main(), do contrário o programa não irá compilar. Experimente comentar o delay e o funcionamento se torna instável, pois se o servidor X estiver na mesma máquina, ele e a aplicação começam a competir por recursos (bem como todas as outras aplicações da máquina), resultando em um funcionamento nada suave e estável.

Isto é dramaticamente visualizado com a seguinte modificação:

Faça experiências com este código, primeiro comentando o delay, depois comentando o flush e em seguinda comentando ambos. Observe as modificações e, se for o caso, rode mais de um programa destes de cada vez, para observar os efeitos. Normalmente, sem o flush dos buffers, o X trabalha aos trancos, processando as diretivas em blocos. Sem o delay o aplicativo concorre com o próprio servidor X em busca de processamento e torna seu processamento variável e instável.

Voltando ao nosso hello world, vamos modificar ligeiramente nosso exemplo, aproveitando que acabamos de conhecer a útil função XFillRectangle(), de modo que a frase passe a ser desenhada sobre um retângulo preto:

Surpresa: a frase é corretamente desenhada sobre o retângulo preto, mas como é desenhada continuamente, ela irá ter um aspecto estranho, piscando em alguns servidores X mais lentos ou, simplesmente, se tornando cinza em outros mais rápidos! definitivamente algo não está correto no nosso programa. É fácil perceber que não podemos ficar redesenhando continuamente a tela desta forma, mas também não podemos deixar de redesenhar se o frame-buffer for apagado por algum motivo, então deve haver uma forma mais correta de se fazer isto sem ser necessário apelar para os gigantescos bitmaps armazenados no servidor X.

HELLO WORLD - PARTE 2: EVENTOS

O próprio servidor X pode nos fornecer uma boa solução para o problema de quando redesenhar a tela, através de eventos. Quando o usuário interage com o servidor X usando o mouse ou teclado, são gerados eventos, o que nos permite saber o que o usuário deseja fazer. Mais do que isto, quando as janelas se movem ou se redimensionam na tela, o servidor X gera eventos de tipos diversos, avisando quando uma janela é manipulada na tela. Com este aviso em mãos, podemos saber exatamente o momento de redesenhar a janela e muito mais, como vemos neste novo exemplo:

Inserimos algumas modificações no código para demonstrar alguns truques novos. Como estamos tratando de uma nova idéia, o exemplo foi refeito integralmente. Na parte superior do cógido não existem muitas modificações, de fato. Um truque novo foi no momento de definir o nome do display a ser conectado: ao invés de colocarmos o nome ou pegarmos seu nome a partir da variável de ambiente DISPLAY, simplesmente colocamos a contante NULL. Felizmente isto indica para a biblioteca X utilizar o nome da variável DISPLAY, sem no entanto que seja necessário escrever o respectivo código com getenv().

Também introduzimos um descritor novo, event, que irá armazenar os eventos enviados pelo servidor X para nossa aplicação. Para habilitar o servidor X a enviar eventos, devemos configurar uma máscara de eventos:

Neste caso definimos somente um tipo de evento, chamado ExposureMask, que solicita ao servidor X que indique para nós quando a referida janela tem uma área exposta, ou seja, uma área que deve ser redesenhada. Feito isto, basta aguardar o evento. É interessante observar que no momento que a janela aparecer na tela, toda a sua área será corretamente indicada como exposta, então o tratamento normal do evento de redesenho deve preencher sua área exatamente no momento que a janela aparece a primeira vez na tela, o que é muito bom. A partir deste momento, então, qualquer pequena área da janela que seja exposta irá gerar um evento para redesenho.

A manipulação do evento está dentro do loop de eventos:

A função XNextEvent() simplesmente aguarda por um novo evento. Se um evento é recebido, ele é armazenado no descritor event. Este descritor, na verdade, é uma união de estruturas de diversos tipos de eventos, no caso ilustramos como o evento deve ser decodificado, acessando o membro event.type. Feita a decodificação, por exemplo, para o tratamento do evento de área exposta, podemos acessar informações particulares a este tipo de evento acessando os membros de event.xexpose. Embora seja possível criar uma máscara de desenho e redesenhar somente a área efetivamente exposta, vamos simplificar o código e simplesmente redesenhar toda a janela quando uma área dela for exposta.

Para melhorar nossa compreensão, vamos aproveitar este exemplo e decodificar alguns eventos de teclado e mouse. Antes de mais nada é necessário avisar ao servidor X que nos envie alguns eventos extras, o que é feito com XSelectInput():

Então basta modificar o segmento que decodifica os eventos extras:

E teremos alguns eventos do mouse e teclado sendo decodificados... alguma idéia para aproveitar isto ?

HELLO WORLD - PARTE 3: GADGETS

As mentes mais imaginativas devem estar se perguntando, neste exato momento, como poderiam aproveitar estas informações para desenvolver alguns botões e caixas de texto. De fato, não é algo complexo, podemos personalizar a decodificação de eventos para cada tipo de objeto em particular, como no exemplo que segue:

Observe como eliminamos a decodificação dos eventos do loop principal, ao invés disso temos funções que chamam uma decodificação em particular para cada tipo de objeto implementado. Neste exemplo temos somente um tipo de botão. Cada vez que um evento é recebido, todos os objetos criados no loop de eventos são acionados, de modo que suas diferentes funções são desempenhadas, como redesenhar áreas expostas e obedecer aos comandos do mouse. No nosso caso, quando acionamos o mouse dentro da área de um destes botões, é retornado o valor 1, que pode ser utilizado para acionar uma função ou sub-rotina, permitindo então desempenhar alguma tarefa com o acionamento do botão na tela. Cada objeto, então, deverá ter uma pequena rotina para tratar os eventos deste objeto, como no caso do botão:

Observe como a rotina acima é auto-suficiente: ela permite ao botão se desenhar, quando necessário e faz o tratamento do mouse, de acordo com o que se espera de um botão na tela (ok, o design não está muito grande coisa, mas é um detalhe pequeno melhorar isto :). Mais interessante ainda, o botão como entidade não existe: em nenhum momento indicamos ao servidor X que temos um botão naquela posição, ao contrário, a cada evento recebido o botão descobre se o evento lhe é util ou não. Este tipo de objeto estranho é normalmente chamado gadget.

Na verdade estamos criando as bases para um toolkit de gadgets, onde todos os objetos gráficos partilham eventos gerados por uma única janela. O funcionamento depende de um loop de eventos, de modo que o corpo da aplicação está dentro do loop de eventos e é continuamente acionado para processar os eventos. Um evento não está relacionado especificamente com um gadget, pelo contrário, todos os gadgets devem receber o evento e verificar se suas posições ou características funcionais são adequadas ao evento. Vale dizer que é possível que um evento seja decodificado positivamente por mais de um gadget, além disso uma janela muito complexa implica em testar todos os gadgets individualmente, o que pode diminuir consideravelmente a performance.

Uma boa referência para este tipo de código está disponível no fonte do toolkit XSTEP, onde as versões 1 e 2 foram totalmente baseadas em gadgets, portanto existem uma série de bons e completos exemplos de implementações de diversas gadgets nestas versões mais antigas. Os fontes de todas as versões estão disponíveis no endereço http://xstep.dhs.org.

No XSTEP também existe uma implementação melhor do código que trata o evento Expose, permitindo agrupar sucessivas exposições de uma mesma janela em uma única máscara de desenho, que permite então efetuar um único redesenho somente nas áreas realmente expostas, sem interferir com as outras.

Como vimos, os gadgets são uma boa opção, mas talvez exista uma opção melhor.

HELLO WORLD - PARTE 4: WIDGETS

Se as gadgets são uma boa opção, o que dizer de uma opção que coloca o servidor X para trabalhar para nós ? deixemos as gadgets de lado e explorar o que existe de mais avançado no servidor X: widgets. As widgets, basicamente, são sub-janelas dentro de janelas, de modo que podemos ter contextos gráficos individuais para cada widget, incluindo suas próprias máscaras de eventos, que passam a ser enviados para widgets particulares.

Abaixo temos uma expansão do exemplo anterior para trabalhar com widgets:

Infelizmente o código fica muito mais exigente para trabalharmos com widgets, de modo que uma organização muito maior é exigida. A abordagem é baseada em call-backs, ou seja, nós criamos as widgets, armazenamos as suas informações essenciais em uma estrutura chamada Widget e, então, um loop de decodificação de eventos aguarda eventos do servidor X. Quando um evento chega, o loop de eventos verifica para qual janela aquele evento se destina, varrendo a lista de widgets. Encontrada a janela certa, é chamada a respectiva função de tratamento de evento. Os objetos não fazem mais parte do loop de eventos, ficando apenas suas informações em uma lista de widgets:

Este tipo de lista tem a vantagem de poder crescer indefinidamente, pois toda nova widget criada é inserida no topo da lista, o membro next aponta para o topo anterior da lista e assim sucessivamente, até que next aponte para um valor nulo, que indica o fim da lista. Cada objeto criado no servidor X tem um respectivo objeto na lista:

Nesta estrutura devemos armazenar todas as informações necessárias para ter acesso ao objeto durante o tratamento de um evento, pois do contrário não saberemos o que fazer com o objeto. Observe ainda a lista de funções que são acionadas por eventos: existem funções geradas pelo servidor X, através de eventos, e existem também funções não geradas pelo servidor X, mas sim por eventos lógicos, como a função onclick().

Na seqüência do código vemos as funções de tratamento de eventos. Elas normalmente são determinísticas, ou seja, elas são acionadas necessáriamente por um evento sobre o objeto (de fato, um evento sobre outro objeto jamais acionaria uma destas funções por engano: cada evento tem um identificador de janela especifico). De certa maneira isto simplifica o código.

Cada objeto também tem uma função construtora, de modo que para o objeto existir no servidor X e na lista de widgets, é necessário invocar esta função construtora, que se encarrega de criar o objeto. Eventualmente seria necessário desenvolver uma função destrutora e, dependendo da finalidade do objeto, funções para tratamento de muitos outros tipos de eventos.

No final do código principal temos o loop de eventos. Trata-se de um loop muito simples, basicamente ele varre a lista de widgets procurando a janela a que se destina o evento. Encontrada, ele aciona a respectiva função de tratamento de evento. Muitas melhorias poderiam ser adicionadas neste código, mas uma boa referência sobre isto está no código fonte do toolkit XSTEP, onde as versões 3.x foram desenvolvidas baseadas em widgets, ao invés de gadgets como nas versões iniciais. A versão 4.0, embora longe de estar pronta, também pode oferecer algum material a respeito de otimizações no tratamento de eventos, incluíndo algumas otimizações já citadas.

Embora alguns programadores, a esta altura deste artigo, já estejam pensando em um nome para o toolkit que vão começar a escrever dentro de cinco minutos, a grande maioria irá concordar que continuar adiante é simplesmente muito complexo e desnecessário: já existe uma boa quantidade de toolkits prontos e, certamente, existe algum que atenda às nossas necessidades.

APÊNDICE A

Todos os exemplos do artigo foram devidamente testados e estão disponíveis separadamente, em caso de dúvidas. Todos estes exemplos podem ser redistribuídos e modificados de acordo com a GNU Public Licence.

Exemplos baseados na biblioteca X:

APÊNDICE B

Um material mais elaborado sobre o XSTEP pode ser encontrado no XSTEP Reference Manual e no artigo Programação XSTEP (originalmente a segunda parte deste mesmo artigo).
